我的第一台露營車Space Gear改裝大作戰（家用市電救援 篇）



家用市電援備：
露營車上如果配備有大容量的電池組與逆變器，一但市電因故停電的時後，就可以將露營車上的電力系統橋接到家用的室內電網，搖身一變成了家用市電的援備系統，本篇即是進行一次模擬停電之後的援備橋接範例。

市電援備橋接的必要條件：
1.    露營車內的電力系統必須能提供110V 60Hz 5A（大約500W）以上的持續電力輸出。
2.    露營車停放處至家用室內電網的連線距離在10米以內（在台灣必須是住在 獨棟透天別墅 或是 公寓二樓以下 才有機會）。
3.    市電自電表到室內電網之間有可以手動控制的無熔絲開關室內配電箱。

家用室內電網架構：
先了解一下家用室內電網的架構（以二相供電為例，參照下圖），首先戶外的市電經電錶之後來到室內的配電箱，分別有水線、火線P、火線N，水線是所有各區電網共用的參考線（一般是接到插座中比較大的那一個孔位），火線因為電力訊號相位差的關係可以分為火線P（+110V火線）與火線N（-110V火線），火線P與火線N分別經過總開關後再經過分區開關與室內的各區電網連結（也就是連接到牆壁上的插座比較小的那一個孔位），其中一組是110V的　火線P－水線　網路，另一組是110V的　火線N－水線　網路，而220V的專用插座則是取用二相電源的　火線P－火線N　網路，如果到現在頭還沒有暈的話那就繼續往下看。



家用室內電網電路圖

如何安全的橋接到家用室內電網：
有了以上的家用室內電網架構的理解之後，就可以歸納出安全的橋接需要以下2原則：
1.    橋接以前確認市內配線箱的總開關與分區開關已關閉。
2.    僅橋接至一個室內電網回路，不要併連多個室內電網回路（為避免因不慎而致併接的兩個室內電網的火線與水線短路相連）
只要能保持以上兩項原則，橋接至室內電網就能避免產生嚴重的傷害。
而實際橋接的執行步驟則是非常的單純，只要將露營車上的逆變器輸出端也就是110V輸出端，用延長線連接至室內電網中的任一區用電回路上就行了（也就是牆壁上的插座），這樣只要是同屬於這一區的所有牆壁上的插座都能同步擁有110V的援備供電了。

以下使用照片一步一步的解釋橋接的步驟：

 1.    找出市電無熔絲開關之總開關



2.    找出欲橋接之室內牆壁插座與分區開關的對位關係



3.    將總開關以及分區開關都關閉



4.    將延長線的一端接至露營車的110V輸出插座



5.    將延長線的另一端接至欲橋接的插座上
6.    開啟露營車上逆變器的開關
7.    這樣子位於同一分區的牆壁插座上都將擁有110V的供電了

以下是將各種電器依序開啟的耗電顯示記錄：


尚未開啟任何電器：電池耗電：18W、逆變器輸出0W

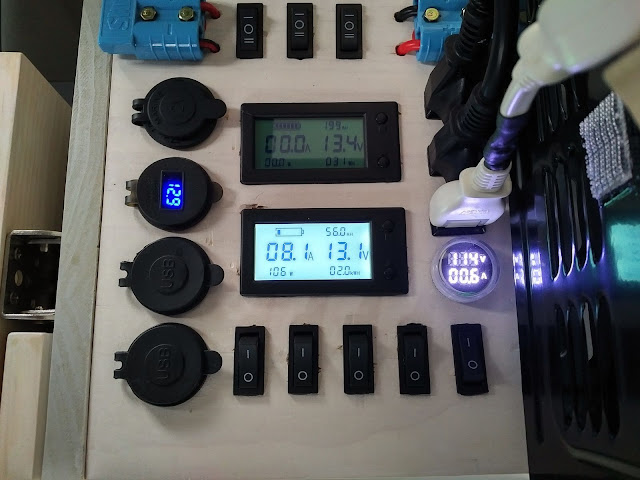

開啟網路數據機、無線網路：電池耗電：106W、逆變器輸出68W



增加開啟2台電腦、2個螢幕：電池耗電：243W、逆變器輸出147W



增加開啟70吋的電視機、影音硬碟陣列、音響設備：
電池耗電：519W、逆變器輸出350W

以我平日的用電習慣，一顆12V 200AH的露營車車用電池組大約可以讓我持續使用4至10小時左右，端看是僅使用簡的電腦上網亦或是連同開啟影音設備觀賞影片。
