Airplay於家用影音系統中的完全攻略


Airplay是Apple公司發展的一種私有通訊協定,主要應用在音頻與影像資料的無線傳輸上,其用於音樂上的傳輸與已被廣泛使用的Bluetooth音樂傳輸間的最大差異在於無損的數位音樂資料傳輸,Bluetooth的音樂傳輸是經過類似MP3的音樂壓縮技術壓縮之後才進行傳輸的,所以在實際的應用上來說,Airplay會比Bluetooth有更高品質的音樂傳輸效果。

Airplay該協定自2010年Apple公司推出iOS的行動通訊裝置後,就漸漸的被廣泛的使用在所有的Apple產品上,Airplay大致可分成發訊與接收兩種產品類別,發訊端可以將音樂或是影像經由Wi-Fi發送出去,而接收端則是可以經由Wi-Fi將音樂或是影像接收進來,再經由音樂之撥放設備或是影像顯示器來將內容撥出,發訊端的產品諸如iPod、iPhone、MacBook等皆是,接收裝置的產品則如 Apple TV、Airport Express、AD7000W等。

談完Airplay的基本觀念之後,我們來看看如何應用Airplay的技術與相關產品,將家中的多媒體系統或是多媒體喇叭與個人電腦或是個人行動通訊裝置連結在一起,讓居家空間的每一處皆能隨意的播放各種設備上的音樂訊號。之前有幾篇文章談到關於家用多媒體系統以及手機與無線喇叭的連結,這一篇則是大一統的將整個家用多媒體系統與行動裝置串接起來,展現出來的架構可以說是擁有以下的幾種可能的功能:

(1)    手機或平板可以將內存的音樂檔案,經由Wi-Fi網路傳送至客廳的音響系統將音樂撥放出來。

(2)    家用電腦可以將電腦喇叭撥出的聲音,經由Wi-Fi網路傳送至客廳的音響系統將電腦的聲音撥放出來。

(3)    手機或平板可以將內存的音樂檔案,經由Wi-Fi網路傳送至房間或是桌前的Airplay無線喇叭將音樂撥放出來。

(4)    家用電腦可以將電腦喇叭撥出的聲音,經由Wi-Fi網路傳送至房間或是桌前的Airplay無線喇叭將電腦的聲音撥放出來。

(5)    手機或是平板或是電腦可以經由Wi-Fi網路,提取或撥出客廳之多媒體伺服器內的影音資料(本項為非Airplay應用,乃是Samba或是DLNA網路層的應用)。

其整個應用架構的示意圖如以下:


人機終端設備無論是電腦或是手機或是平板,皆能將其聲音無線發送至聲音接收的終端例如音響系統或是喇叭(此乃Airplay的應用),且人機終端設備也能經由無線網路存取撥放影音伺服器內的影音內容(此乃Samba或是DLNA應用,
本文中不詳述之),這樣一個多功能雙向的無線存取網路,終於再Airplay問市的第7年達成了,雖說數年前已經能建構這樣架構的雙向無線網路,但是因為電腦端以及手機端的Airplay應用程式不健全,所以一直到現今才能真正的展現出其應用的威力,今天主要為各位介紹關於如何應用PC端與手機端的Airplay應用程式,將電腦與手機的聲音傳送至Airplay的喇叭或是音響系統。


Airplay音樂接收端:

首先我們看聲音接收端需要甚麼樣的配備,簡單化的接收端可以只是個單純的Airplay喇叭,諸如Philips的AD7000W等,專業化的接收端可以是個有Airplay接收功能的擴大機加上專業的喇叭,我這的系統較異於一般的使用者,因為我有影音伺服器的需求,所以我的Airplay接收端是建構於Popcorn A-400的影音伺服器之上,也就是A-400本身有Airplay接收的功能,所以只要將A-400的聲音輸出接到音響系統上的前級輸入端,聲音訊號就能一路經由功率擴大機傳送到音響喇叭發送出來,下面是這個Airplay接收系統的架構圖:





Airplay音樂發送端:

Airplay的發送端可以是行動裝製如手機或是平板或是電腦,只要安裝上相應的軟體,這些行動裝至上的音樂就能以無線的方式,將其傳送到Airplay的接收端撥放出來,如果你的行動裝置系統是Apple陣營的,那將會簡單與方便許多,也就是不需要裝任何額外的軟體,行動裝置中就能將音樂分享至Airplay的接收機,這就不再詳述其使用的方法,而非Apple陣營的裝置如果是安裝Windows系統的個人電腦,必須安裝TuneBlad的軟體,該軟體非常的容易使用,安裝好後直接執行就可以了,執行後會出現如下圖的圖示:





當Airplay的接收裝置開啟後,該裝置就會顯示在TuneBlad的視窗中,此時只要按下某個裝置右方的Play的符號,原本應該由電腦端撥出的音樂,現在直接會由選取的裝置中撥出來,甚至可以選取多個裝置,聲音會一起由多個Airplay接收裝置中一起撥出。TuneBlad這個PC端的小軟體價格非常的便宜,只要9.99美金就能擁有1組授權碼,同一組授權碼可讓5台PC能夠擁有不受播放時間限制的Airplay播放功能,強力推薦使用該軟體(無授權碼的TuneBlad也可以播放,但是每10分鐘就會中斷一次,需要再點選播放鈕一次)。

如果是Android的手機或是平板行動裝置,建議可以安裝AllConnect,該APP執行之後就會出現如以下的畫面:

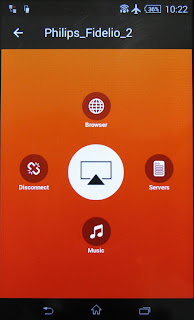

所有存在於相同的網域中的Airplay接收裝置或是DLNA裝置均會顯示出來,當點選抹裝置之後再點選MUSIC就可以進入音樂的選單進行選取播放,如以下圖示:





無線網路AP的注意事項:

以上描述了Airplay接收裝置與Airplay發送裝置的架構與使用,這一些發射與接收裝置必須是在同一個網域中才能正常的運作,也就是這一些裝置都必須連上同一個無線AP,這樣裝置們彼此才能看到彼此,也就是連線才能成功。




後記:

以上快速簡略的描述了Airplay的歷史與現今的最佳使用方式,無論是手機或是平板或是電腦都能夠輕易的將音樂播放至音響系統或是無線喇叭端,彈性的活用Airplay的技術,將使你的生活變得更加的便利。關於手機端使用AllConnect的細節請參看:由Android手機將音樂無線傳送至Airplay喇叭,關於家用影音系統的無線化請參看:分散式家用多媒體系統
